DZS-10B系列中間繼電器

來源:未知???作者:上繼 ???發布時間: 2017-10-23 15:11???瀏覽: 4857

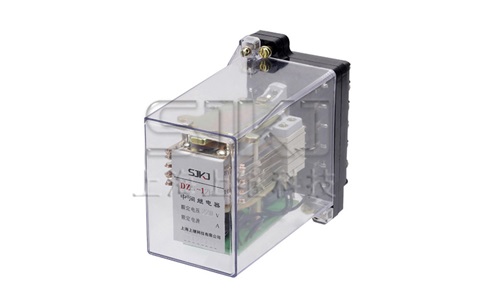

DZS-10B系列中間繼電器

DZS-10B系列中間繼電器用于各種保護和自動控制線路中，以增加保護和控制線路的觸點數量和觸點容量。

DZB-11B、13B為動作延時,DZS-12B、14B為返回延時繼電器。

結構和工作原理

繼電器為電磁式動作繼電器，采用JK-1型殼體,將DZS-200機芯裝人殼體中,具有透明的殼罩可以清楚觀察到繼電器的內部結構。外形尺寸及開孔圖見附錄，內部接線圖見圖1。

繼電器分為動作延時和返回延時兩種。在繼電器鐵芯上面裝有阻尼環，當線圈通電或斷電時，阻尼環中感應電流所產生的磁通阻礙主磁通的增加或減少，由此獲得繼電器動作延時或返回延時。

動作電壓不大于70%額定電壓，不小于30%額定電壓。返回電壓不小于3%額定電壓。

動作延時在額定電壓下不小于0.06S。

返回延時，在額定電壓下返回時間不小于0.5S。

功率消耗:在額定電壓下不大于5W。

觸點斷開容量:在電壓不大于220V,電流不大于1A,時間常數為5t0.75ms 的直流有感負荷電路中，斷開容量為50W,在交流電路中為250VA。觸點長期允許接通5A。

調試方法

觸點間隙:動合觸點不小于1.5mm,動斷觸點不小于1mm 觸點超行程不小于0.3mm。

調整觸點片壓力和改變隔磁片的厚度，可以改變電壓值和延時時間。

訂貨須知

繼電器型號、名稱及安裝方式;

額定電壓;

訂貨數量、交貨地址。
